用途
用于石油、化工、制药、化肥、电力行业等各种工况的管路上，可根据介质不同，选用不同的壳体材料，适用介质为水、油品、蒸汽、酸性介质等。
执行标准
设计制造：ASME B16.34
结构长度：API6D
连接尺寸：ASME B16.25
试验检验：API 598
特点
1、阀盖自密封结构（≥600Lb），更适合高温高压管路。
2、旋启式阀瓣，结构简单，动作可靠。
3、流道通畅、流体阻力小。
4、动作灵敏、密封性能好，使用寿命长。
主要性能参数和材料
|
型号 |
公称压力class |
适用温度℃ |
适用介质 |
主要零件材料 |
||
|
阀体、阀盖、阀座 |
阀杆 |
密封面 |
||||
|
KFHP44Y-CL150-CL2500 |
150~2500 |
≤425 |
水、气、油 |
碳素钢 |
铬不锈钢 |
堆焊硬质合金 |
|
KFHP44Y-CL150I-CL2500I |
≤595 |
水、气、油 |
铬钼钢 |
铬钼钒钢 |
||
|
KFHP44Y-CL150P/R-CL2500P/R |
≤200 |
弱腐蚀性介质 |
奥氏体不锈钢 |
奥氏体不锈钢 |
||
主要连接尺寸
法兰连接 型号：KFH44Y
|
型号 |
DN |
2 |
2 1/2 |
3 |
4 |
6 |
8 |
10 |
12 |
|
KFHP44Y-CL150 |
L |
203 |
216 |
241 |
292 |
356 |
495 |
622 |
699 |
|
H |
152 |
163 |
180 |
200 |
250 |
295 |
334 |
368 |
|
|
型号 |
DN |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
KFHP44Y-CL300 |
L |
267 |
292 |
318 |
356 |
445 |
533 |
622 |
711 |
|
H |
165 |
185 |
205 |
225 |
272 |
330 |
360 |
406 |
|
|
型号 |
DN |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
KFHP44Y-CL600 |
L |
292 |
330 |
356 |
432 |
559 |
660 |
787 |
838 |
|
H |
180 |
210 |
235 |
270 |
330 |
400 |
438 |
478 |
|
|
型号 |
DN |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
KFHP44Y-CL900 |
L |
368 |
419 |
381 |
457 |
610 |
737 |
838 |
965 |
|
H |
- |
- |
292 |
346 |
444 |
526 |
620 |
720 |
|
|
型号 |
DN |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
KFHP44Y-CL1500 |
L |
368 |
479 |
470 |
546 |
705 |
832 |
991 |
1130 |
|
H |
290 |
316 |
347 |
391 |
515 |
650 |
737 |
875 |
焊接连接: 型号： KFH64Y
|
型号 |
DN |
2 |
2 1/2 |
3 |
4 |
6 |
8 |
10 |
|
KFHP64Y-CL900 |
L |
371 |
422 |
384 |
460 |
613 |
740 |
841 |
|
H |
- |
- |
270 |
330 |
420 |
- |
- |
|
|
型号 |
DN |
12 |
14 |
16 |
18 |
20 |
24 |
|
|
KFHP64Y-CL900 |
L |
968 |
1038 |
1140 |
1232 |
1334 |
1568 |
|
|
H |
|
|
|
|
|
|
|
|
型号 |
DN |
2 |
2 1/2 |
3 |
4 |
6 |
8 |
10 |
|
KFHP64Y-CL1500 |
L |
368 |
419 |
381 |
457 |
610 |
737 |
838 |
|
H |
226 |
247 |
270 |
283 |
348 |
393 |
457 |
|
型号 |
DN |
2 |
2 1/2 |
3 |
4 |
6 |
8 |
10 |
|
KFHP64Y-CL2500 |
L |
451 |
508 |
578 |
673 |
914 |
1022 |
1270 |
|
H |
243 |
260 |
281 |
300 |
383 |
530 |
635 |

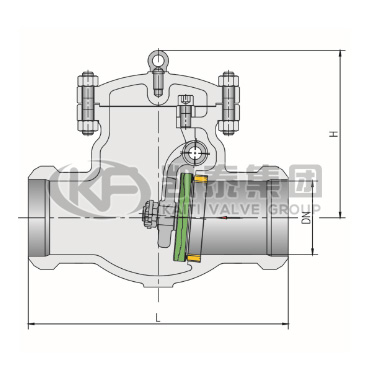

API旋启式法兰/对焊止回阀结构图
提示： KFH4（6）4Y API旋启式法兰/对焊止回阀尺寸等信息仅供参考，修改恕不另行通知。如需准确的止回阀产品系列资料，请致电我公司索取，我们竭诚为您服务！ 电话：021-36160823 .
