用途
该阀主要用于给排水系统,可以安装在水泵出口或出水管的管口处，防止介质倒流。更适合于污水管道。
执行标准
设计制造：GB/T13932
连接法兰：GB/T17241.6
结构长度：GB/T12221
试验检验：GB/T13927
特点
1、旋启式阀瓣设计，结构简单，流体通过性好，流阻小。
2、金属阀瓣全包覆橡胶，耐腐蚀性好，消声，密封性好。特别适合污水管道。
3、阀瓣动作灵活，启闭力小，可用于低水压环境，防倒灌效果好。
主要性能参数和材料
|
型号 |
公称压力PN |
口径
|
适用温度 ℃ |
适用介质 |
主要零件材料 |
||
|
阀体 |
阀盖 |
阀瓣 |
|||||
|
KFHC44X-10/16Q |
10/16 |
50~400 |
0~80 |
水、污水等 |
球墨铸铁 |
球墨铸铁 |
碳素钢+橡胶 |
主要连接尺寸
|
型号 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
KFHC44X-10 |
L |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
395 |
445 |
505 |
565 |
|
型号 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
KFHC44X-16 |
L |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |

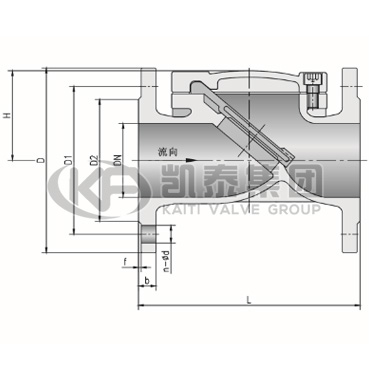

橡胶瓣止回阀结构图
提示： KFHC44X 橡胶瓣止回阀尺寸等信息仅供参考，修改恕不另行通知。如需准确的止回阀产品系列资料，请致电我公司索取，我们竭诚为您服务！ 电话：021-36160823 .
