用途
本阀安装于化工、造纸、冶金、食品等行业存储各类干粉、浆料的罐体底部，放料时可迅速开启，可靠关闭。
执行标准
设计制造：ASME B16.34
连接法兰：ASME B16.5
试验检验：API 598
特点
1、Y型阀体,流阻小，下料流畅。
2、阀瓣、阀座采用高硬度合金或陶瓷制造。
3、阀腔、阀瓣表面喷涂耐磨涂层。
4、分为上展式和下展式。
5、停气可手动操作?；箍裳≡竦缍蚴侄葱衅?。
主要性能参数和材料
|
型号 |
公称压力class |
适用温度 ℃ |
适用介质 |
主要零件材料 |
|||||
|
阀体 |
阀座 |
阀瓣 |
阀杆 |
密封面 |
填料 |
||||
|
KFFs645Y-150 ~300Lb（C） KFFx645Y-150 ~300Lb（C） |
150 ~300 |
-29~280 |
浆料、粉状介质 |
WCB Q235 |
F304+硬质合金 |
WCB+STL |
20Cr13 |
硬质合金
|
芳纶柔性石墨 |
|
KFFs645Y-150 ~300Lb（R） KFFx645Y-150 ~300Lb（R） |
150 ~300 |
-29~280 |
浆料、粉状介质 |
F304,CF8M |
F304+硬质合金 |
F304+STL |
F304 |
||
主要尺寸
|
NPS |
1 |
1-1/4 |
1-1/2 |
2 |
2-1/2 |
3 |
4 |
5 |
6 |
8 |
10 |
|
|
带手柄 |
E |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
|
H |
570 |
680 |
770 |
800 |
910 |
980 |
1100 |
1235 |
1400 |
1680 |
2015 |
|
|
手动 |
H |
430 |
450 |
520 |
530 |
643 |
680 |
760 |
810 |
960 |
1120 |
1335 |

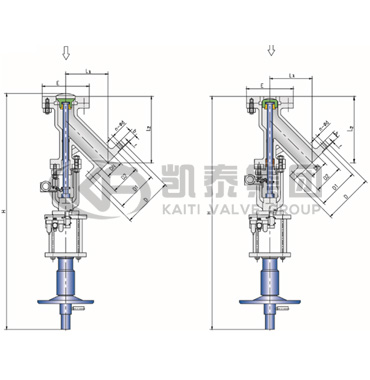

气动放料阀结构图
提示： KFFs645Y/KFFx645Y 气动放料阀尺寸等信息仅供参考，修改恕不另行通知。如需准确的其它阀门产品系列资料，请致电我公司索取，我们竭诚为您服务！ 电话：021-36160823 .
