用途
法兰膜片式减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
执行标准
设计制造：GB/T12244
连接法兰：GB/T17241.6、GB/T9113
结构长度：JB/T2205
试验检验：GB/T12244
特点
1、直接作用膜片感应控制，可设定出口压力，调节方便，控制精确。
2、不受进口压力波动影响，可减动压，也可减静压，性能稳定的。
3、阀芯上下均设有导向，动作平稳。
| 型号 | 公称通径 | 适用温度℃ | 适用介质 | 主要零件材料 | ||||
| 阀体 | 阀瓣、阀座、阀芯 | 弹簧 | 膜片 | 密封圈 | ||||
| KFY42X-16Q | 25~400 | ≤80 | 水、油 | 球墨铸铁 | 不锈钢 | 不锈钢/硅锰钢 | 增强橡胶 | 橡胶 |
| KFY42X-25C | 25~400 | ≤80 | 水、油 | 铸钢 | 不锈钢 | 不锈钢/硅锰钢 | 增强橡胶 | 橡胶 |
| 型号 | 尺寸 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| KFY42X-16Q-25C | L | 180 | 200 | 220 | 250 | 260 | 310 | 350 |
| H | 310 | 350 | 355 | 440 | 445 | 455 | 475 | |
| 型号 | 尺寸 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| KFY42X-16Q-25C | L | 400 | 450 | 500 | 600 | 750 | 850 | 900 |
| H | 750 | 780 | 850 | 1020 | 1090 | 1240 | 1345 |

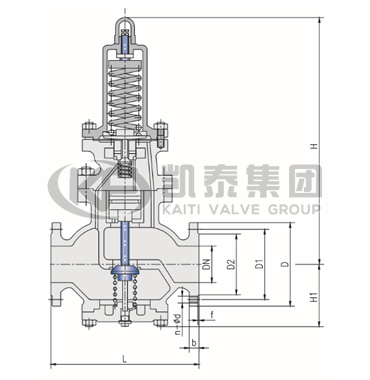

法兰膜片式减压阀结构图
提示： KFY42X-16/25 法兰膜片式减压阀尺寸等信息仅供参考，修改恕不另行通知。如需准确的减压阀产品系列资料，请致电我公司索取，我们竭诚为您服务！ 电话：021-36160823 .
