用途
该产品可用于石化、电力、城建等行业的液体和气体管路，一般作为启闭设备使用。
执行标准
设计制造：JB/T8527
堆焊尺寸：GB/T 12224
结构长度：GB/T12221
试验检验：GB/T13927
特点
1、阀门连接端采用焊接焊与管道连接，消除了其他连接方式可能出现的泄漏隐患，安全可靠。同时由于无法兰，使设备保温层的安装更加方便美观。
2、蝶板采用三偏心结构，使阀座与蝶板在相对运动中几乎无摩擦，操作省力、使用寿命长。而且蝶板越关越紧，密封性好。
3、本产品为多层次金属硬密封圈，采用柔性石墨与不锈钢片叠加精制而成，耐高温、耐老化，同时具有金属硬密封和弹性软密封的双重优点，使密封性能更可靠。
4、流阻小，具有良好的水力特性，节能效果好。
5、该阀门也可根据需要将多层次密封圈设计为整体型（全不锈钢），阀门的结构和尺寸不变。
主要性能参数和材料
|
型号 |
公称压力PN |
适用温度 ℃ |
适用介质 |
主要零件材料 |
|||
|
阀体、阀板 |
阀杆 |
密封面 |
填料 |
||||
|
KFD363H-10C~40 |
10~40 |
≤425 |
空气、水、蒸汽、煤气、酸、碱、石油制品等 |
碳素铸钢 |
不锈钢 |
STSTL合金--不锈钢（加石墨层） STL合金--不锈钢
|
柔性石墨 |
|
KFD363H-10P~40P |
≤200 |
奥氏体不锈钢 |
不锈钢 |
||||
|
KFD363H-10I~40I |
≤550 |
蒸汽、烟气等 |
铬钼铸钢 |
合金钢 |
|||
|
KFD363H-10v~40v |
≤590 |
铬钼钒铸钢 |
合金钢 |
||||
主要连接尺寸
|
型号 |
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
KFD643H-10~40 |
L |
190 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
|
H |
190 |
270 |
278 |
386 |
420 |
538 |
662 |
717 |
752 |
827 |
|
型号 |
DN |
700 |
800 |
900 |
1000 |
1200 |
|
|
|
|
|
|
KFD643H-10~40 |
L |
430 |
470 |
510 |
550 |
630 |
|
|
|
|
|
|
H |
905 |
990 |
1100 |
1250 |
1310 |
|
|
|
|
|

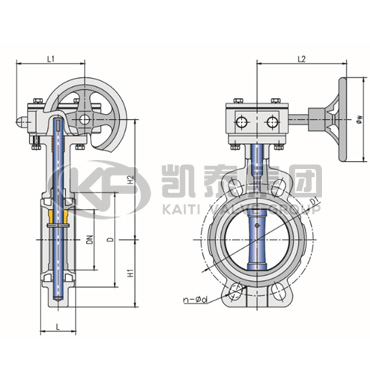

对焊连接硬密封蝶阀结构图
提示： KFD363H 对焊连接硬密封蝶阀尺寸等信息仅供参考，修改恕不另行通知。如需准确的蝶阀产品系列资料，请致电我公司索取，我们竭诚为您服务！ 电话：021-36160823 .
