用途
本蝶阀是一种非密封型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程中各种空气、热风、烟尘气等介质的管道上，用以启闭或调节流量。
执行标准
设计制造：JB/T 8692
连接法兰：GB/T9113
结构长度：GB/T12221
试验检验：JB/T 8692
特点
1、阀门全部采用焊接结构，构造简单、紧凑，重量轻。
2、采用中线式蝶板，短阀体。无流向限制，流阻小、流通量大，操作轻便。
3、对于大口径和高温工况，阀轴在阀体外部设置推力滚动轴承和碟式推力弹簧，可大大降低操作力矩，同时可消除零部件热膨胀对性能的影响。
4、阀门填料采用耐高温石墨。用于烟尘介质的，在填料函的靠近介质一侧设计了防尘结构，延长了填料使用寿命。
|
型号 |
公称压力PN |
适用温度 ℃ |
适用介质 |
主要零件材料 |
|||
|
阀体、蝶板 |
阀杆 |
密封面 |
填料 |
||||
|
KFDf941W-1C |
1 |
≤425 |
含尘烟气、空气、煤气等 |
碳素结构钢 |
铬不锈钢 |
本体 |
柔性石墨 |
|
KFDf941W-1P |
1 |
≤550 |
含尘烟气、空气、煤气等 |
奥氏体不锈钢 |
奥氏体不锈钢 |
本体 |
柔性石墨 |
|
型号 |
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
KFDf941W-1P |
L |
127 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
|
H |
249 |
277 |
433 |
463 |
495 |
569 |
593 |
621 |
694 |
751 |
|
|
型号 |
DN |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
|
|
KFDf941W-1P |
L |
292 |
318 |
330 |
410 |
630 |
710 |
790 |
870 |
950 |
|
|
H |
803 |
857 |
1023 |
1073 |
1203 |
1488 |
1615 |
1825 |
1925 |
|

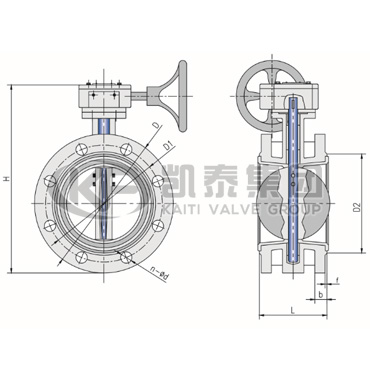

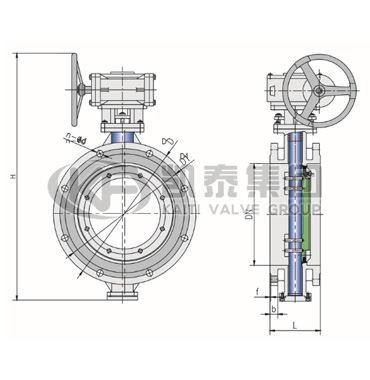

通风蝶阀结构图
提示： KFDf941W 通风蝶阀尺寸等信息仅供参考，修改恕不另行通知。如需准确的蝶阀产品系列资料，请致电我公司索取，我们竭诚为您服务！ 电话：021-36160823 .
