用途
该产品可用于石油、化工、天然气等行业油气管线的启闭。
执行标准
结构长度：ASME B16.10
连接法兰：ASME B16.5
检验与试验：API 6D
特点
1. 采用两个活塞式阀座，密封可靠，且可双向密封。
2. 具有防火防静电功能。
3. 带有应急注脂密封功能。
4. 阀体承载能力高，通道为直通式，流阻很小。带导流孔的有利于清管器通过。
5.阀杆处采用复合填料，多重密封，使得密封可靠，同时摩擦力小。
主要性能参数和材料
|
型号 |
等级 Class |
适用温度℃ |
适用介质 |
主要零件材料 |
||||
|
阀体、阀盖 |
阀杆 |
闸板、阀座 |
填料 |
密封面 |
||||
|
KFZ43F-CL150C ~CL900 |
150~600 |
-29~121 |
水、油品、气体 |
碳素钢 |
铬不锈钢 |
碳钢+ENP |
RPTFE、Viton、柔性石墨 |
聚四氟乙烯 |
|
KFZ43F-CL150C ~CL900 |
150~600 |
-29~121 |
含硫天然气 |
碳素钢（抗硫处理） |
抗硫不锈钢 |
碳钢（抗硫处理）+ENP |
RPTFE、Viton、柔性石墨 |
聚四氟乙烯 |
|
型号 |
NPS |
2 |
2 1/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
|
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
||
|
KFZ43F-CL150C
|
L |
178 |
191 |
203 |
229 |
267 |
292 |
330 |
356 |
381 |
406 |
|
H |
450 |
550 |
610 |
700 |
895 |
1130 |
1290 |
1480 |
1660 |
1850 |
|
|
KFZ43F-CL300C
|
L |
216 |
241 |
283 |
305 |
403 |
419 |
457 |
502 |
|
838 |
|
H |
515 |
535 |
607 |
692 |
883 |
1091 |
1288 |
1524 |
|
1875 |
|
|
KFZ43F-CL400C
|
L |
292 |
330 |
356 |
406 |
495 |
597 |
673 |
762 |
|
902 |
|
H |
515 |
535 |
607 |
692 |
833 |
1091 |
1288 |
1524 |
|
1875 |
|
|
KFZ43F-CL600C
|
L |
292 |
330 |
356 |
432 |
559 |
660 |
787 |
838 |
|
991 |
|
H |
504 |
512 |
607 |
692 |
908 |
1144 |
1335 |
1533 |
|
1885 |
|
|
KFZ43F-CL900C
|
L |
368 |
381 |
419 |
457 |
610 |
|
|
|
|
|
|
H |
605 |
645 |
670 |
810 |
1040 |
|
|
|
|
|

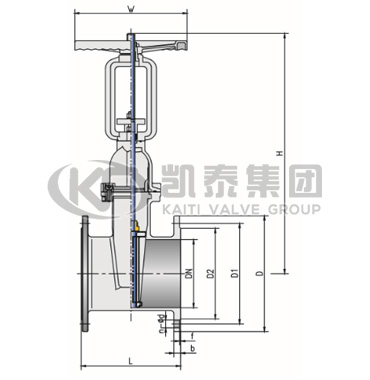

API平板闸阀结构图
提示： KF（K）Z43F API平板闸阀尺寸等信息仅供参考，修改恕不另行通知。如需准确的闸阀产品系列资料，请致电我公司索取，我们竭诚为您服务！ 电话：021-36160823 .
