用途
该产品可适用于石油、化工等行业小口径管路上，用于截断或接通管路中的介质。
执行标准
设计制造：JB/T 7746
连接尺寸：JB/T 7746
结构长度：JB/T 7746
检验与试验：GB/T 26480
特点
1.承压件采用锻造工艺，形体简单，质量好强度高，压力适用范围广。
2.阀体流道为直通形，流体阻力小，密封面受介质的冲刷和侵蚀较小。
3.闸板垂直管道运动，关闭后与阀体形成两道密封副，关闭可靠。
4.阀门双向密封，对介质流向无要求。
5.选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、带氧化性的多种介质。
主要性能参数和材料
|
型号 |
公称压力PN |
适用温度℃ |
适用介质 |
主要零件材料 |
|||
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
||||
|
KFZ61H/Y-25~160 |
25~160 |
≤425 |
水、气、油 |
碳素钢 |
铬不锈钢 |
堆焊硬质合金 |
柔性石墨 |
|
KFZ61W/Y-25~160P |
≤200 |
弱腐蚀性介质 |
铬镍不锈钢 |
铬镍不锈钢 |
本体/硬质合金 |
聚四氟乙烯 |
|
|
型号 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
KFZ41H/Y-25~63 |
L |
90 |
110 |
120 |
130 |
150 |
190 |
|
H |
217 |
258 |
273 |
280 |
313 |
363 |
|
|
KFZ41H/Y-100~160 |
L |
90 |
110 |
120 |
130 |
150 |
190 |
|
H |
217 |
258 |
273 |
280 |
313 |
363 |

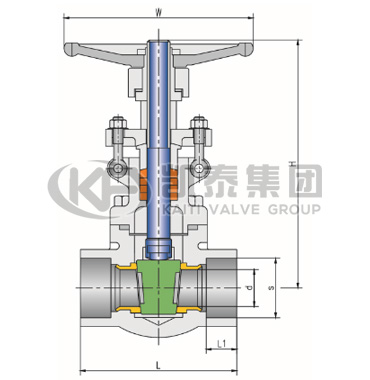

承插焊连接锻钢闸阀结构图
