用途
该产品用于电力、冶金、化工等行业固体颗粒冲刷磨损严重的管路上，如煤粉系统、除尘系统、粉料系统等?？煽焖偾卸辖橹省?
执行标准
设计制造标准：JB/T10529
结构长度标准：JB/T10529
连接法兰标准：GB/T 9113
试验检验标准：GB/T 13927
特点
1.闸板、闸座和流道部位，使用高性能的结构陶瓷制造，耐磨损、寿命长。
2.平行双闸板设计，两闸板用弹簧撑开，使闸板与阀座始终紧密贴合，既可擦除密封面上的结垢，又可保证密封效果。
3.阀门关闭的过程中阀板可自旋。这样就实现了密封副均匀磨损，显著提高使用寿命。
4.三段式阀体，更换内部陶瓷配件方便，易于维修。
主要性能参数和材料
|
型号 |
公称压力PN |
使用温度℃ |
适用介质 |
主要零件材料 |
|||
|
阀体、阀盖、闸板 |
填料 |
阀杆 |
密封副、内衬 |
||||
|
KFSZ644Tc |
10-25 |
≤250 |
干灰、煤粉、煤渣、粉状颗粒等 |
WCB |
柔性石墨 |
20Cr13 |
结构陶瓷 |
主要连接尺寸
|
型号 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
175 |
200 |
250 |
300 |
|
KFSZ644Tc-10C |
L |
215 |
220 |
260 |
260 |
310 |
310 |
310 |
310 |
450 |
480 |
|
H |
350 |
400 |
430 |
520 |
680 |
850 |
950 |
1050 |
1190 |
1350 |

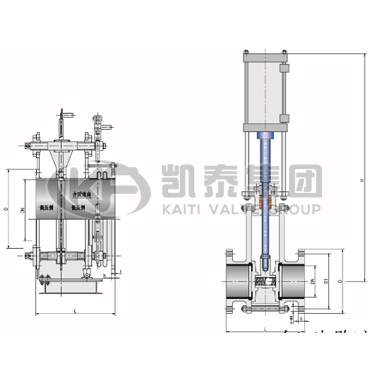

气动陶瓷出料阀结构图
提示： KFSZ644Tc-10C 气动陶瓷出料阀尺寸等信息仅供参考，修改恕不另行通知。如需准确的其它阀门产品系列资料，请致电我公司索取，我们竭诚为您服务！ 电话：021-36160823 .
