用途
该产品适用于石油、化工、水处理、市政工程等各行业的液体及气体管路，用以过滤其固体杂质。通常安装在泵、压缩机、阀门、仪表等设备的入口前，使设备和管道免受堵塞和损坏。
执行标准
设计标准：HG/T21637（参照）
连接法兰：GB/T17241.6 ，GB/T9113
结构长度: 企标
检验与试验：GB/T 13927
特点
1、滤网可清洗重复使用。
2、可按客户要求精度配备过滤网，阀盖上可安装排污阀。
4、滤芯网材质均为全不锈钢制作，耐腐蚀性强、使用寿命长。
5、滤网流通面积大、压力损失小、结构简单，重量轻。
主要性能参数和材料
|
型号 |
公称压力PN |
适用温度℃ |
适用介质 |
主要零件材料 |
||
|
阀体、阀盖 |
过滤网 |
垫片 |
||||
|
10~16 |
≤300 |
水、蒸汽、油品等 |
球墨铸铁 |
不锈钢 |
304+柔性石墨 |
|
|
KFGL41H-10~40C |
10~40 |
≤400 |
碳素钢 |
不锈钢 |
304+柔性石墨 |
|
|
KFGL41H-10~40P |
10~40 |
≤400 |
不锈钢 |
不锈钢 |
304+柔性石墨 |
|
根据工况，过滤网目数10~100可选。
主要连接尺寸
|
型号 |
DN |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
KFGLY41-16~40 |
L |
380 |
430 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |

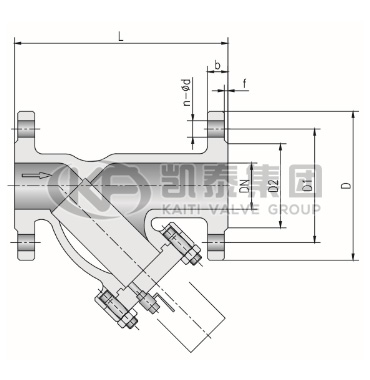

过滤器结构图
提示： KFGL41H 过滤器尺寸等信息仅供参考，修改恕不另行通知。如需准确的其它阀门产品系列资料，请致电我公司索取，我们竭诚为您服务！ 电话：021-36160823 .
