用途
广泛应用于冶金、石化等行业的氧气管路中，作为截断阀使用。
执行标准
设计制造：JB/T 10530
连接法兰：GB/T9113
结构长度：企标/合同规定
试验检验：JB/T 10530
特点
1、阀门承压及与介质接触的零件均由铜合金或奥氏体不锈钢制造。
2、设阀杆及填料函外露处设有防尘的玻璃窗，阀体设有导电螺栓。
3、DN＞150的设有旁通阀。
4、阀门经严格的脱脂处理。
5、密封性好，维修方便，使用寿命长。
主要性能参数和材料
|
型号 |
公称压力 PN |
适用 温度 ℃ |
适用 介质 |
主要零件材料 |
||||
|
阀体、阀盖 |
阀瓣 |
阀杆 |
密封面 |
填料 |
||||
|
KFJY(5)41W-16 ~40T/P |
16~40 |
≤150 |
氧气 |
ZCuZn16Si4 |
ZCuZn16Si4/ 1Cr18Ni9Ti |
1Cr18Ni9Ti |
本体 |
聚四氟乙烯 |
主要尺寸
|
型号 |
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
KFJY(5)41W-16~40 |
L |
130 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
|
H |
230 |
232 |
232 |
308 |
311 |
327 |
449 |
529 |
559 |
|
|
型号 |
DN |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
KFJY(5)41W-16~40 |
L |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
|
H |
617 |
674 |
668 |
795 |
910 |
1200 |
1290 |
1380 |
|

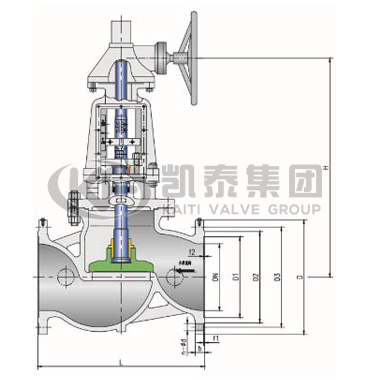

氧气用截止阀结构图
提示： KFJY(5)41W 氧气用截止阀尺寸等信息仅供参考，修改恕不另行通知。如需准确的截止阀产品系列资料，请致电我公司索取，我们竭诚为您服务！ 电话：021-36160823 .
